Other “intro” of papers from our lab >> /tag/paper/
HIGHLIGHTS:
* Physical treatment on the biocomposite increases the surface roughness.
* Single bond COOH network on the treated biocomposite promotes the particle deposition.
* The network reduces the particles repulsion during the deposition process.
# Bio-composite（バイオコンポジット）is a composite material formed by a matrix (resin) and a reinforcement of natural fibers.生物由来素材を組み合わせて作った素材

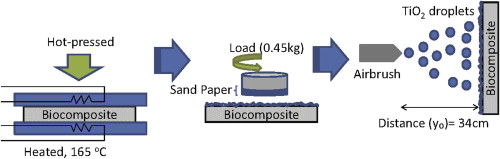

A nanostructure derived from TiO2 particle deposition onto a biocomposite surface derived from coir dust (ココナツ廃棄物) was developed to control degradation. The coir dust was obtained from coconut kernel waste (ココナツ殻の廃棄物) and underwent drying treatment before it was mixed with polypropylene (PP) as the substrate. The TiO2 suspension was spray dried onto a hot-pressed substrate (biocomposite) with a surface roughness between 0.23 and 1.57 μm.
http://dx.doi.org/10.1016/j.apt.2014.11.006
Advanced Powder Technology
Deposition of nanostructures derived from electrostatically stabilised TiO2 aqueous suspension onto a biocomposite
M. Nazli Naim, Atiqah Raihan Jaafar, Noor Fitrah Abu Bakar, Azhari Samsu Baharuddin, Roseliza Kadir Basha, I. Wuled Lenggoro.
Department of Process and Food Engineering, Universiti Putra Malaysia, Malaysia; Faculty of Chemical Engineering, Universiti Teknologi MARA, 40450 Shah Alam, Malaysia; Graduate School of Bio-Applications and Systems Engineering, and Department of Chemical Engineering, Tokyo University of Agriculture and Technology, Japan.
繊維塵(CD)から得られたバイオ複合材料表面上への,TiO2粒子堆積から得られた多ナノ構造を開発して,噴霧乾燥法を用いて分解を制御した。安定化させ分散粒子のサイズを減少させるために,TiO2粉体を,pH10で脱イオン水中で調製し,20kHzおよび400Wで超音波処理した。繊維塵は,ココヤシ実廃棄物から得て,乾燥処理し,そしてそれを基板としてのポリプロピレン(PP)と混合した。懸濁液は,平均サイズおよびゼータ値がそれぞれ285nmおよび-19.2mVの粒子から構成された。この懸濁液を,周囲温度で0.23と1.57μmとの間の表面粗度を持つホットプレスした基板(バイオ複合材料)上へと噴霧乾燥した。走査電子顕微鏡画像分析およびFourier転換赤外分光法分析から,TiO2粒子は成功裏に基板上へと堆積され,このことはCDマトリックス中のカルボン酸基(-COOH)の存在によって示された。更に,堆積された基板重量は,純粋PP基板に較べて,堆積時間と共に指数的に増加した。しかし,先の研究によって予測されたように,TiO2ナノ粒子の堆積速度は,基板表面粗度と粒度との比率によって制限された。
"Particles & Transfer" Lab.
