液中ナノ粒子のエアロゾル化による材料の評価および粒子集積化 (Article, 2009) Measurement and Assembly of Liquid-Phase Nanoparticle by Aerosolisation

on

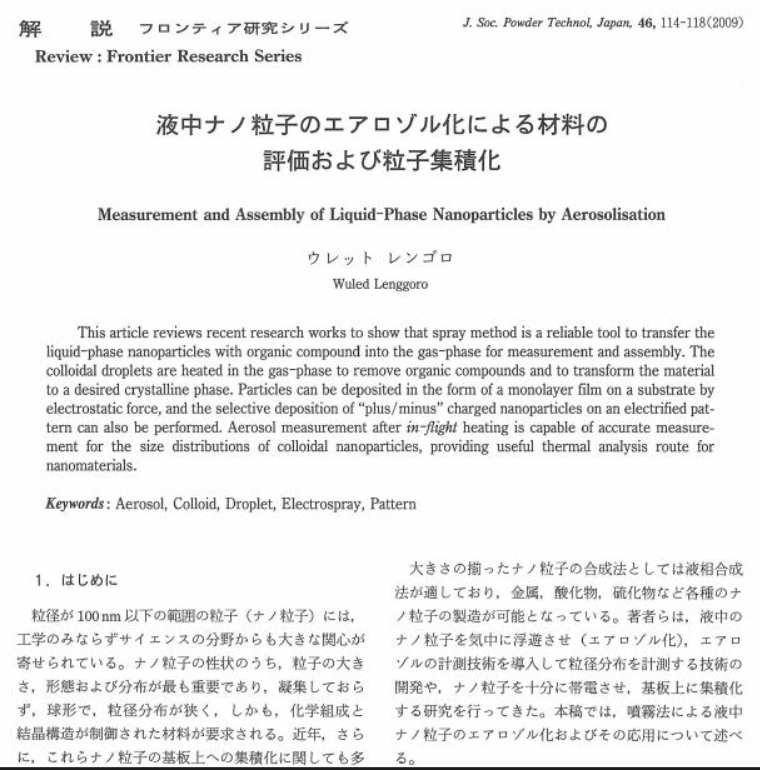

Final article: https://doi.org/10.4164/sptj.46.114 粉体工学会誌 2009 年 46 巻 2 号 p. 114-118 (Lenggoro レンゴロ) 解説 フロンティア研究シリーズ Review : Frontier Research Series

This article reviews recent research works to show that spray method is a reliable tool to transfer the liquid-phase nanoparticles with organic compound into the gas-phase for measurement and assembly. The colloidal droplets are heated in the gas-phase to remove organic compounds and to transform the material to a desired crystalline phase. Particles can be deposited in the form of a monolayer film on a substrate by electrostatic force, and the selective deposition of “plus/minus” charged nanoparticles on an electrified pattern can also be performed. Aerosol measurement after in-flight heating is capable of accurate measurement for the size distributions of colloidal nanoparticles, providing useful thermal analysis route for nanomaterials. Keywords: Aerosol, Colloid, Droplet, Electrospray, Pattern

本論文では、有機化合物を含む液中ナノ粒子を計測および集積のために気相へ移送する信頼性の高い手法として、スプレー法(噴霧法)を示した最近の研究成果を概説する。コロイド液滴を気相中で加熱することにより有機化合物を除去し、目的の結晶相へと材料を構造変化させる。静電気力を利用することで基板上に単層膜の形態で粒子を沈着させることができ、帯電パターン上への正/負に帯電したナノ粒子の選択的沈着も実現できる。気中(in-flight)加熱後のエアロゾル計測は、コロイドナノ粒子の粒径分布の正確な測定を可能にし、ナノ材料における有用な熱分析手法を提供する。キーワード: エアロゾル、コロイド、液滴、エレクトロスプレー、パターン

1.はじめに

粒径が100nm以下の範囲の粒子(ナノ粒子)には、工学のみならずサイエンスの分野からも大きな関心が寄せられている。ナノ粒子の性状のうち、粒子の大きさ、形態および分布が最も重要であり、凝集しておらず、球形で、粒径分布が狭く、しかも、化学組成と結晶構造が制御された材料が要求される。さらに、これらナノ粒子の基板上への集積化に関しても多くの研究が報告されている。

大きさの揃ったナノ粒子の合成法としては液相合成法が適しており、金属、酸化物、硫化物など各種のナノ粒子の製造が可能となっている。著者らは、液中のナノ粒子を気中に浮遊させ(エアロゾル化)、エアロゾルの計測技術を導入して粒径分布を計測する技術の開発や、ナノ粒子を十分に帯電させ、基板上に集積化する研究を行ってきた。本稿では、噴霧法による液中ナノ粒子のエアロゾル化およびその応用ついて述べる。

Fig.1 Aerosolisation of liquid-phase nanoparticles

2.エアロゾル化粒子の形態

通常の噴霧法において、エアロゾル化粒子の分散挙動は、生成液滴のサイズと液中粒子の個数濃度に依存する。例えば、10μm以上の液滴径の場合は、サイズが100nm以下の一次粒子を凝集せずに気中分散させるために、1 ppm以下の個数濃度を有する液体原料(ゾル等)に調整する必要がある。これは容易な操作ではないが、例外もある。例えば、減圧場で噴霧を行うことで、ゾルの個数濃度を下げることなく、ゾルの一次粒子まで分散した粒子をエアロゾル化できる減圧型噴霧乾燥法が提案された1)。気中における粒子の分散挙動を決定する要因として、主な操作パラメータである圧力の他に、一次粒子径、pH、ゼータ電位が挙げられる。

液体原料中の粒子個数濃度を下げずに、一次粒子をエアロゾル化するもう一つの手法は、粒子のキャリア(担体)として働く液滴のサイズを小さくすることである。なお1μm以下の液滴を発生できる唯一の手法は静電噴霧であることが報告されている2)。ナノ粒子を含んだ液体原料から出発し、一個の液滴に一個のナノ粒子が入る静電噴霧装置が作製できれば、液滴およびナノ粒子は帯電しているため、凝集せずに気中では孤立したままの状態が保たれる (Fig.1)。

Fig. 2 FePt particles deposited in substrate, after (a) heating the pasted colloids, (b) depositing the inflight-heated colloid

3. 基板上の粒子の集積化およびパターン形成法

3.1. 気中加熱による材料の機能化

液相合成法は粒子の分散性を保持するために様々な有機物系の分散剤(界面活性剤)が使われているが、最終的に素子化する段階ではそれらの分散剤がほとんど不要である。そのため主に加熱により、分散剤除去の処理が行われる。しかし従来の加熱処理では粒子が焼結してしまう可能性が高く、材料がもつ機能が低下してしまう。

液中ナノ粒子を素子の原料として用いる場合、求める機能(結晶構造)をもつ粒子集積体を形成するためには、基板上で粒子の熱処理を行うのではなく、エアロゾル化された粒子を基板に到達する前に気中加熱することが重要な技術となる。一個の液滴に一個の粒子が入るような噴霧の後に、エアロゾル加熱部と堆積基板からなるシステムが考案された。ナノ粒子のまわりの分散剤は気中加熱の際に除去される。一例として、面心立方構造から面心正方構造へ相変化するまで気中加熱した後に、基板にFePt粒子を集積させる(Fig.2)3)。原料液を基板に塗布した後に加熱した粒子集積体にも磁気特性が現れるが、気中加熱されたFePt粒子からなる集積体は、より強い磁気特性を示す。

3.2 基板上の粒子のパターン形成法

液相合成ナノ粒子を集積化する過程において、液中ナノ粒子をエアロゾル化し、ナノ粒子をそのまま目的の基板上に集積化する方法については既に述べたが、著者らは予め静電的にパターン化された基板上に、静電噴霧によりエアロゾル化されたナノ粒子をパターンに従って集積させる手法を新たに提案した4)。

粒子径が数nmから数10nm範囲の金属(導電性粒子)と酸化物(非導電性粒子)の液中ナノ粒子は、静電噴霧法によりエアロゾル化された帯電粒子となる。これらの電荷数が1〜150である帯電粒子は、帯電パターン化された基板に静電的に集積させることで、ナノ粒子の描画技術(Direct-Writing)が可能となる。例えば、粒子を正に帯電させた場合、基板上の負に帯電された部分(ライン)に粒子が集積する。逆に、負に帯電させた粒子では、ライン以外の部分に集積する(Fig.3)。この”plus/minus”可逆パターン変化ができることで、マスク技術を要しない(マスクレス)粒子パターン形成が可能となる。また予め別のイオンを液体原料に混入させることも可能であり、真空雰囲気を必要としないことも本手法の特徴である。

Fig.3 Assembly from (plus or minus) electrospraying  particles on a patterned substrate. Bar length: 100 nm (a) and 2 micrometer (b)

4.エアロゾル化粒子の計測方法

4.1. 不溶性材料

液相プロセスにおいて、粒子成長過程の計測および粒子の分散・凝集過程における粒径分布の計測が非常に重要である。現在は光散乱現象を利用した測定方法が主に用いられているが、混入不純物粒子(ゴミ)の除去が困難である。そのため、静電噴霧により液中ナノ粒子を気相中に浮遊させて、計測する手法が提案された5)。浮遊した粒子をサブナノメーターの精度をもつエアロゾル計測器に導入させる。エアロゾル計測器としては、主に気中で粒子を分級する静電分級器(Differential Mobility Analyzer, DMA)等と分級された粒子の個数濃度を計数できる検出器から構成される。この手法では、数nm~100nmの金属粒子や無機物粒子をオンラインで計測でき、顕微鏡写真からの計測値と比較しても、同様の粒径分布が得られることが確認されている。

このような静電噴霧によるエアロゾル化および気中計測器との組み合わせは、ゾルなどの液中に分散した不溶性ナノ粒子を計測する場合と同様、超純水中などのサンプル水の不純物粒子(不揮発性残留物)の含有量を計測するためにも適用できる6)。この方法では、サンプル水の導電率および噴霧液体供給量から推算した液滴のサイズと、サンプル水を静電噴霧して得られた乾燥不揮発性残留物(粒子)のサイズとを比較することにより、水中の不揮発性不純物の量が計測できる。不純物の量をppbオーダーまで計測できるため、水質の新たなモニタリング法へと応用できる可能性がある。

4.2. 可溶性材料

上述の手法を利用して、水溶性ポリマーの分子量分布の計測を試み、DMAの電気移動度分布により分子量分布を換算する手法を考案した7)。ポリマー標準物質を用いると、粒子の電気移動度とその質量との関係が決定される。この手法は、従来法(ゲル浸透クロマトグラフGPC法)と比べ、広い範囲(分子量4千〜70万 Da)の分子量を測定できる。また、質量はマトリクス支援レーザ脱離イオン化質量分析(MALDI-MS)により計測された値および公称値とも一致することが確認された。

5.分散剤を含んだ懸濁液のエアロゾル化

5.1 ナノ粒子の熱分析

材料の耐熱性などを評価する熱分析の中で最も定量性に優れた手法とされるのが示差熱熱重量同時測定(TG/DTA)法である。TG/DTA法では、試料および基準物質の温度を特定のプログラムに従って変化させながら、その試料の質量を温度の関数として測定し、同時に基準物質との間の温度差を温度の関数として測定する。しかし、質量に基づくTG/DTA法は、ナノ粒子を評価する方法として適用することは難しい。著者らもTG/DTA法による液中金属ナノ粒子の熱分析を試みたが、溶媒の蒸発による質量の変化以外にその後の高温でのデータは検出されなかった。そこで、著者らは、材料の「質量」ではなく、「体積」に基づく熱分析法を提案した8)。この手法では、気中加熱によりエアロゾル化されたナノ粒子のまわりにある溶媒と分散剤の除去ならびに高温場での粒子径の変化をDMAシステムでリアルタイムに計測する。Fig. 4に示すように、二種類の液相合成金属ナノ粒子を対象にし、TG/DTA法で検出できなかった200℃以上の挙動において、本手法では各試料(A, B)の特性の差を確認することができた。ここで、Bは、Aに比べると高い耐熱性(高純度、高導電性)を有することが明らかになった。

Fig. 4 Changes in sizes of two colloidal particles as a function of temperature (At 800oC, size decreases are 65% and 42% for A and B, respectively)

5.2 非球状粒子の粒子径の計測

液相法では非球状の形態をもつナノ粒子がしばしば合成され、その代表的な形状はロッドであるが、これまでに非球状粒子の計測に関する報告はあまりなされていない。そこで静電噴霧により気中に浮遊させたロッド型粒子を加熱しながら、エアロゾル計測器に導入させた9)。粒子の形態変化と電気移動度(粒子径)は電子顕微鏡の観察とエアロゾル計測器を使用して計測した。Fig.6に室温でサンプリングされた粒子と800℃で気中加熱された粒子の電子顕微鏡の写真を示す。温度が400℃以上において粒子の形態は変化し始め、800℃でほぼ球状となる。液滴中において、ロッド型粒子のまわりには分散剤が存在しているが、加熱温度400℃以上になると除去される。分散剤が除去された後の、加熱に伴う粒子の形態変化の過程についてもリアルタイムで確認できる。

エアロゾル化したナノ粒子を基板に捕集し、電子顕微鏡でその形態を観察した。ロッド型粒子を円柱型か楕円型と仮定し、DMAで計測する電気移動度径と電子顕微鏡で得られた値を比較した。理論と実験から得られた粒子径の値より、分散剤の量(コア金属のまわりにある有機物の殻(シェル)の厚み)を予測できるような計算法を提案した。

Fig.5 Morphology and size distribution of Au nanorods after (a) room-temperature drying and (b) in-flight heating

有機物を含んだ粒子系の計測の今後の課題は、試料の標準化および検出器の性能向上とされる。加熱に伴うサブナノメーターの粒子径変化と併せて、化学成分や発生ガス量を同時に分析できれば、本手法はこれまでにないナノ材料用の熱分析手法として確立されることが期待できる。

6.粒子材料の曝露実験

これまで工業材料としてのナノ粒子の評価に関して紹介したが、粒子系材料の健康影響を調べるための曝露実験においても、液中粒子のエアロゾル化が重要な技術となる。曝露の対象となる材料は市販の粒子であるが、従来の流動層型(乾式)粒子発生器では数100nm以下の粒子として曝露チャンバーに導入させることが難しい。液中に分散したナノ粒子から出発すると、数10nmから数100nmの範囲で、曝露実験用の二次(凝集)粒子の導入が可能となる。超音波型噴霧器を用い、平均粒子径が140nmの粒子を発生できる装置を設計し、発生粒子の個数濃度が 105個/cm3となるように水蒸気を除去しながら、エアロゾル粒子を曝露チャンバーに供給した10)。

チャンバー内では数ヶ所におけるエアロゾルの粒子径分布を計測しながら、1日6時間4週間の曝露実験(産業医科大学)を行った。ラットの肺について化学分析を行い、肺内滞留性を調べたところ、4日間の曝露の後に、ラットの肺に約29μgの粒子(酸化ニッケル)が沈着された。曝露してから、残留した粒子成分の量は指数関数的に減少し、肺内滞留性は62日であった。

7. おわりに

液中ナノ粒子のエアロゾル化は、粒子の合成・プロセッシングのみならず、粒子材料の機能化と評価および安全性の研究まで展開できる手法である。液中ナノ粒子を孤立した状態で気中に浮遊させ、高精度な計測を行うことができる。さらに気中加熱操作によって、新規の熱分析法および高機能の粒子集積法の開発が期待できる。今後はエアロゾル化された粒子の表面状態を気中で評価する技術の開発が重要になる。また、各種の素子への応用を考慮した粒子に関するプロセスの開発に加え、粒子材料の安全性を検討していく必要もある。

References

1) W. N. Wang, I. W. Lenggoro and K. Okuyama: “Dispersion and aggregation of nanoparticles derived from colloidal droplets under low-pressure conditions”, J. Colloid Interface Sci., 288, 423-431 (2005)

2) W. Lenggoro, 奥山喜久夫: “静電噴霧法による液滴およびイオンの発生”, 粉体工学会誌, 37, 753-760 (2000)

3) H. M. Lee, S. G. Kim, I. Matsui, T. Iwaki, F. Iskandar, I. W. Lenggoro and K. Okuyama: “Monolayer deposition of L10 FePt nanoparticles via electrospray route”, J. Magn. Magn. Mater., 313, 62-68 (2007)

4) I. W. Lenggoro, H. M. Lee and K. Okuyama: “Nanoparticle assembly on patterned “plus/minus” surfaces from electrospray of colloidal dispersion”, J. Colloid Interface Sci., 303, 124-130 (2006)

5) I. W. Lenggoro, B. Xia, K. Okuyama and J. F. de la Mora: “Sizing of colloidal nanoparticles by electrospray and differential mobility analyzer methods”, Langmuir, 18, 4584-4591 (2002)

6) B. Han., I. W. Lenggoro, M. Choi and K. Okuyama: “Measurement of cluster ions and residue nanoparticles from water samples with an electrospray/differential mobility analyzer”, Anal. Sci., 19, 843-852 (2003)

7) D. A. Saucy, S. Ude, I. W. Lenggoro, and J. F. de la Mora: ” Mass analysis of water-soluble polymers by mobility measurement of charge-reduced ions generated by electrosprays”, Anal. Chem., 76, 1045-1053 (2004).

8) I. W. Lenggoro, H. Widiyandari, C. J. Hogan, P. Biswas and K. Okuyama: ”Colloidal nanoparticle analysis by nanoelectrospray size spectrometry with a heated flow”, Anal. Chim. Acta., 585, 193-201 (2007)

9) D. K. Song, I. W. Lenggoro, Y. Hayashi, K. Okuyama and S. S. Kim: “Changes in the shape and mobility of colloidal gold nanorods with electrospray and differential mobility analyzer methods”, Langmuir, 21, 10375-10382 (2005)

10) T. Oyabu, A. Ogami, Y. Morimoto, M. Shimada, W. Lenggoro, K. Okuyama and I. Tanaka: “Biopersistence of inhaled nickel oxide nanoparticles in rat lung”, Inhal. Toxicol., 19, 55-58 (2007)
